活性炭吸附箱***點及焊接方法解析

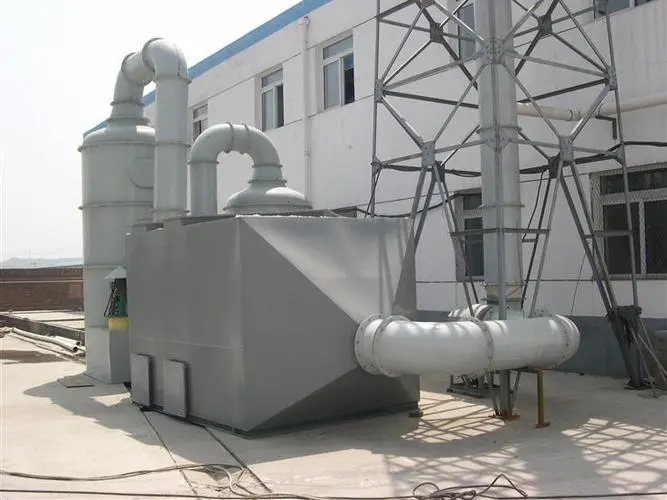

在工業廢氣處理與空氣凈化***域，活性炭吸附箱以其卓越的性能成為不可或缺的核心設備。它如同一位默默守護環境的“清道夫”，憑借******的材質***性和精密的制造工藝，高效捕捉空氣中的有害物質。本文將深入探討其顯著***點及關鍵焊接技術，揭示這一環保利器背后的科學奧秘。



 一、活性炭吸附箱的核心***點

1. 超強吸附能力，凈化效果顯著

   活性炭具有高度發達的孔隙結構（比表面積可達5001500m²/g），能通過物理吸附作用有效去除揮發性有機物（VOCs）、惡臭氣體、有毒化學物質等污染物。無論是苯系物、甲醛還是硫化氫，均能被迅速鎖定并固定在微孔中，實現高達90%以上的凈化效率。這種***性使其廣泛應用于化工、涂裝、電子等行業的廢氣治理系統。



2. 結構設計靈活，適應性強

   箱體通常采用模塊化設計，可根據實際需求定制不同尺寸與形狀（如方形、圓形或異形結構），輕松融入各種安裝環境。內部多層布風裝置確保氣流均勻分布，避免局部堵塞導致的阻力增加；外部則配備檢修門、觀察窗及壓差監測接口，便于日常維護與性能監控。部分高端型號還集成了自動反吹再生功能，延長活性炭使用壽命。



3. 耐腐蝕抗老化，運行穩定可靠

   選用***質碳鋼或不銹鋼材質制作外殼，表面經過噴砂除銹、環氧底漆+聚氨酯面漆雙重防腐處理，可抵御酸堿腐蝕與潮濕環境的侵蝕。密封性***異的法蘭連接方式配合耐高溫硅膠墊片，即使在高溫高濕條件下也能保持長期穩定運行，減少漏風率至***限度。



4. 節能環保***勢突出

   相比傳統燃燒法或水洗塔工藝，活性炭吸附屬于低溫物理過程，無需額外能耗即可完成凈化任務。飽和后的活性炭可通過蒸汽脫附實現循環利用，既降低運營成本又符合循環經濟理念。此外，設備運行時噪音低于65分貝，不會對周邊環境造成二次污染。



 二、精準高效的焊接工藝要點

1. 前期準備：細節決定成敗

    材料匹配性核查：根據工況條件選擇合適牌號的鋼材（如Q235B碳鋼用于一般場合，304不銹鋼應對腐蝕性介質），確保母材與焊條化學成分兼容。例如，不銹鋼焊接必須使用專用E308L焊絲以防止晶間腐蝕。

    坡口加工標準化：采用機械切割或等離子開槽形成V型/U型坡口，角度控制在30°~45°之間，預留2mm鈍邊防止燒穿。所有切割面需打磨光滑無毛刺，徹底清除氧化皮與油污。

    預變形補償策略：針對***型箱體易出現的焊接變形問題，預先設置反向撓度（一般為設計跨度的1‰~2‰），并通過剛性固定夾具限制自由收縮。



2. 焊接實施：參數控制是關鍵

    工藝類型        適用場景                典型參數設置                   注意事項



    MIG脈沖氬弧焊   薄板不銹鋼拼接          電流80120A，電壓1822V       短弧操作避免氣孔生成

    CO?氣體保護焊   碳鋼框架主體結構        線能量≤15kJ/cm，層間溫度＜150℃ 擺幅寬度不超過焊絲直徑3倍

    TIG打底+手工蓋面 高壓密封焊縫            起弧電流較主電流低20%，收弧衰減時間≥5s  背面充氬保護防止氧化



3. 質量管控：多維度檢測體系

    目視初檢：重點檢查焊縫成型是否均勻美觀，有無咬邊、未熔合等外觀缺陷。

    滲透探傷(PT)：對承受內壓的關鍵接縫進行著色檢測，靈敏度可達0.1mm裂紋當量。

    氣密性測試：充入壓縮空氣至設計壓力的1.5倍保壓30分鐘，泄漏率應＜0.05%/h。

    X射線抽檢：按GB/T3323標準執行，Ⅱ級合格片方可投入使用。

4. 常見缺陷應對方案

    熱應力開裂：采取分段退步焊法，每段長度不超過200mm，層間冷卻至室溫后再繼續施焊。

    氣孔超標：加強焊前清理，調整保護氣體流量至1218L/min，雨天施工時啟用烘干設備。

    尺寸偏差累積：建立工裝定位系統，每完成一道工序即進行三維坐標測量校正。



隨著環保標準的日益嚴格，活性炭吸附箱的技術升級從未止步。從納米級改性活性炭的應用到智能化控制系統的開發，每一次創新都在推動著行業進步。而作為設備根基的焊接質量，始終是保障系統高效穩定運行的關鍵所在。掌握科學的焊接工藝規范，不僅是對產品質量的承諾，更是對生態環境的責任擔當。未來，隨著自動化焊接機器人與數字孿生技術的深度融合，我們有理由相信，這片守護藍天白云的“綠色盾牌”將會變得更加堅固可靠。
